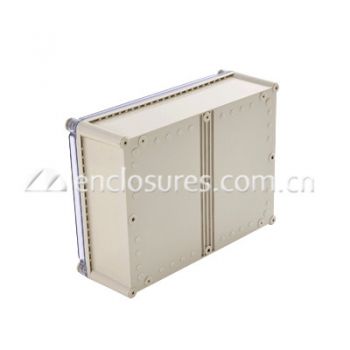

产品特点
外形尺寸:380mm x280mm x130mm (LxWxH)
内部尺寸:359mm x260mm x121mm (LxWxH)
墙面安装尺寸:355mm x255mm
底板安装尺寸:315mm x213 mm
箱体平均壁厚3mm,冲击强度IK07
上盖有透明与不透明两种形式
可选的塑料挂脚,亦可通过盒体低部的安装孔直接固定于墙面
内部有供线路板或DIN轨道元件安装的凸台
颜色可定制 阻燃防火可定制
根据要求,可提供钻孔加工
根据要求,可提供模具
技术参数
设计防护等级: | IP66 IEC60529:2001 |
设计抗冲击性能: | IK07 IEC62262:2002 |
温度范围(短期): | -40℃ ~ 80℃ IEC60068:1997 |
温度范围(长期): | -20℃ ~ 60℃ IEC60068:1997 |
绝缘性: | 完全绝缘 |
阻燃等级: | PC:UL94_5VA ABS:UL94HB |
无毒性: | 无卤素 |
RoHS: | 符合RoHS |
相似产品
型号 | 外形尺寸 | 内部尺寸 | 底板安装尺寸 | 产品描述 |
10-63-1 | 280x190x180 | 266x169x171 | 210×120 | 材质:AS/PC、上盖透明 |
10-64-1 | 280x190x130 | 266x169x121 | 210×120 | 材质:AS/PC、上盖透明 |
10-65-1 | 340x280x130 | 316x256x122 | 270×210 | 材质:AS/PC、上盖透明 |
10-67-1 | 380x280x180 | 359x260x171 | 315×213 | 材质:AS/PC、上盖透明 |
10-71-1 | 280x280x130 | 259x259x122 | 210×210 | 材质:AS/PC、上盖透明 |
10-76-1 | 280x280x180 | 259x259x172 | 210×210 | 材质:AS/PC、上盖透明 |
供货范围
名称 | 数量 | 材质 | 颜色 |
透明上盖 | 1 | AS/PC | 白色透明 |
下底 | 1 | ABS | 灰色 |
密封条 | 1 | 硅橡胶 | 黑色 |
塑料螺钉 | 4 | PA | 灰色 |
挂脚 | 4 | 不锈钢 | 金属色 |
图纸仅供参考,实际尺寸请以实物为准
