产品特点
外形尺寸：305mm x 228mm x 120mm (LxWxH)
内部尺寸：300mm x 222mm x 110mm (LxWxH)
安装尺寸：225mm x 175mm
盒体平均厚度3mm，冲击强度IK08。

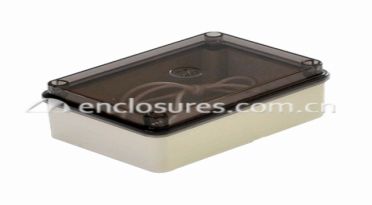

上盖有两种形式：透明与不透明。
连接螺钉外露，拆卸方便。
底部有可敲漏形式的墙面安装孔。
硅橡胶密封条。
内部有供线路板或DIN轨道元件安装的凸台。
技术参数
| 设计防护等级： | IP54 IEC60529:2001 |
| 设计抗冲击性能： | IK07 IEC62262:2002 |
| 温度范围（短期）： | -40℃ ~ 80℃ IEC60068:1997 |
| 温度范围（长期）： | -20℃ ~ 60℃ IEC60068:1997 |
| 绝缘性： | 完全绝缘 |
| 阻燃等级： | PC:UL94_5VA ABS:UL94HB |
| 无毒性： | 无卤素 |
| RoHS： | 符合RoHS |
相似产品
| 型号 | 外形尺寸 | 内部尺寸 | 底板安装尺寸 | 产品描述 |
| 10-53 | 245x195x98 | 237x187x87 | 0x0 | 材质：ABS、上盖不透明 |
| 10-54 | 195x145x77 | 189x140x68 | 0x0 | 材质：ABS、上盖不透明 |
| 10-55 | 155x115x75 | 151x111x65 | 0x0 | 材质：ABS、上盖不透明 |
| 10-56 | 127x87x60 | 119x79x52 | 0x0 | 材质：ABS、上盖不透明 |
| 10-57 | 102x102x60 | 98x98x52 | 0x0 | 材质：ABS、上盖不透明 |
供货范围
| 名称 | 数量 | 材质 | 颜色 |
| 上盖 | 1 | ABS | 米白 |
| 下底 | 1 | ABS | 米白 |
| 密封条 | 1 | 硅橡胶 | 米白 |
| 螺钉 | 4 | 塑料 | 米白 |
图纸仅供参考，实际尺寸请以实物为准
