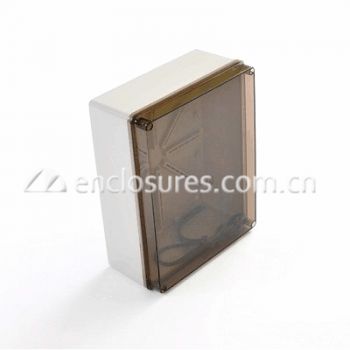

产品特点
外形尺寸：245mm x 195mm x 98mm (LxWxH)
内部尺寸：237mm x 187mm x 87mm (LxWxH)
安装尺寸：200mm x 150mm
箱体平均壁厚3mm，冲击强度IK07。
上盖有透明与不透明两种形式。
箱体与上盖以4只M4不锈钢螺钉固定。
底部有敲漏形式的墙面安装孔。
硅橡胶密封条。
可选的网孔安装底板。
内部有供线路板或DIN轨道元件安装的凸台。
技术参数
| 设计防护等级： | IP54 IEC60529:2001 |
| 设计抗冲击性能： | IK07 IEC62262:2002 |
| 温度范围（短期）： | -40℃ ~ 80℃ IEC60068:1997 |
| 温度范围（长期）： | -20℃ ~ 60℃ IEC60068:1997 |
| 绝缘性： | 完全绝缘 |
| 阻燃等级： | PC:UL94_5VA ABS:UL94HB |
| 无毒性： | 无卤素 |
| RoHS： | 符合RoHS |
相似产品
| 型号 | 外形尺寸 | 内部尺寸 | 底板安装尺寸 | 产品描述 |
| 10-52-1 | 305x228x120 | 300x222x110 | 186×62 | 材质：AS/PC、上盖透明 |
| 10-54-1 | 195x145x77 | 189x140x68 | 0x0 | 材质：AS/PC、上盖透明 |
| 10-55-1 | 155x115x75 | 151x111x65 | 0x0 | 材质：AS/PC、上盖透明 |
| 10-56-1 | 127x87x60 | 119x79x52 | 0x0 | 材质：AS/PC、上盖透明 |
| 10-57-1 | 102x102x60 | 98x98x52 | 0x0 | 材质：AS/PC、上盖透明 |
供货范围
| 名称 | 数量 | 材质 | 颜色 |
| 上盖 | 1 | pc | 透明 |
| 下底 | 1 | ABS | 米白 |
| 密封条 | 1 | 硅橡胶 | 米白 |
| 螺钉 | 4 | 不锈钢 | 金属色 |
图纸仅供参考，实际尺寸请以实物为准
