产品特点
外形尺寸：194mm x 80mm x 56mm (LxWxH)
内部尺寸：187mm x 74mm x 46mm (LxWxH)
底板安装尺寸：189mm x 74mm
盒体平均壁厚3mm，冲击强度IK07

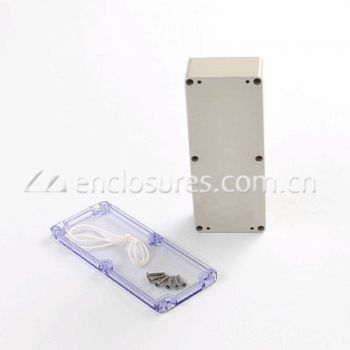

上盖有两种形式：透明与不透明
盒体与盒盖以6只M4不锈钢螺钉固定, 盒体四角嵌带螺纹铜柱
有供线路板或DIN轨道元件安装的凸台
可选的塑料挂脚，亦可通过盒体底部的安装孔直接固定于墙面
颜色可定制
阻燃防火可定制
根据要求，可提供钻孔加工
根据要求，可提供模具
技术参数
| 设计防护等级： | IP65 IEC60529:2001 |
| 设计抗冲击性能： | IK07 IEC62262:2002 |
| 温度范围（短期）： | -40℃ ~ 80℃ IEC60068:1997 |
| 温度范围（长期）： | -20℃ ~ 60℃ IEC60068:1997 |
| 绝缘性： | 完全绝缘 |
| 阻燃等级： | PC:UL94_5VA ABS:UL94HB |
| 无毒性： | 无卤素 |
| RoHS： | 符合RoHS |
相似产品
| 型号 | 外形尺寸 | 内部尺寸 | 底板安装尺寸 | 产品描述 |
| 10-20 | 194x80x56 | 187x74x46 | 189×74 | 材质：ABS、不透明上盖 |
供货范围
| 名称 | 数量 | 材质 | 颜色 |
| 上盖 | 1 | PC | 透明 |
| 下底 | 1 | ABS | 米白 |
| 密封条 | 1 | 硅橡胶 | 米白 |
| 螺钉 | 6 | 不锈钢 | 金属色 |
图纸仅供参考，实际尺寸请以实物为准
